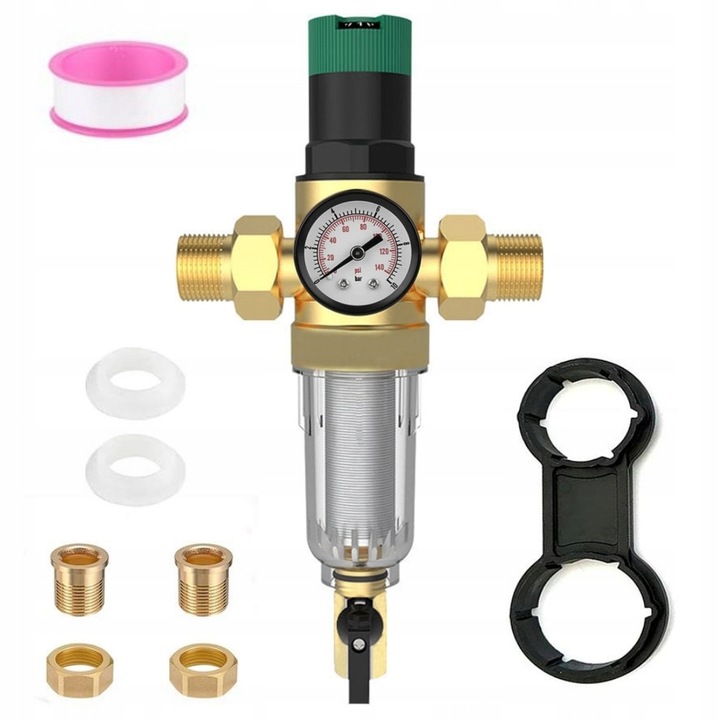

Mosazný redukční ventil vody s filtrem a manometrem Herz 3/4

Popis produktu

Mosazný redukční ventil s filtrem a manometrem
Mosazný redukční ventil s filtrem a manometrem je spolehlivým řešením pro každý vodovodní systém. Toto zařízení zajišťuje stabilní tlak vody a chrání tak instalaci a připojená zařízení před poškozením způsobeným kolísáním tlaku. Integrovaný filtr zadržuje nečistoty, což prodlužuje životnost instalace a zlepšuje kvalitu vody.
Hlavní vlastnosti produktu
- Kompaktní konstrukce zajišťuje, že filtr skvěle funguje i v místech s omezeným montážním prostorem.
- Unikátní systém čištění filtrační mřížky bez nutnosti odšroubování krytu – čištění se provádí otočením spodní části těla.
- Síť je vyrobena z z nerezové oceli a zajišťuje vysokou trvanlivost a odolnost proti korozi.
- Transparentní kryt filtru umožňuje průběžně sledovat stav filtrační mřížky a množství nahromaděných nečistot.
Technické parametry
- Materiál těla: mosaz
- Médium: voda
- Připojení: 3/4″ (adaptér je součástí balení)
- Kompatibilita: možnost připojení k instalaci 1″ pomocí vhodného adaptéru (adaptér není součástí balení)
- Pracovní tlak: 6 bar
- Maximální tlak: 20 bar
- Pracovní teplota: 1 – 40 °C
- Přesnost filtrace: 90 μ m
- Maximální průtok: 6 m³/h
Práce ventilu během průtoku vody
Po otevření místa odběru vody v instalaci síla tlaku pružiny převyšuje sílu působící na membránu. To způsobí posun houbičky ventilu směrem dolů a umožní průtok vody přes zařízení. S rostoucí potřebou vody se tlak působící na membránu snižuje, díky čemuž se ventil otevírá širším způsobem a zajišťuje tak větší průtok.
Práce ventilu při nedostatku průtoku
Po uzavření všech odběrných míst vody se tlak na výstupní straně zvyšuje a působí na membránu a vytlačuje ji směrem nahoru. To způsobí uzavření houbičky ventilu a přerušení průtoku zařízením. Zároveň ventil udržuje tlak na úrovni odpovídající nastavené hodnotě. Rovnováha mezi silou pružiny a silou vyvíjenou membránou zajišťuje stabilní provoz systému a účinnou regulaci tlaku.
Filtrace a čištění vody
Voda vstupující do filtru proniká do filtrační komory a poté protéká z vnější strany přes filtrační síťku. Mechanické nečistoty, jako je písek, rez nebo usazeniny, jsou zadržovány na povrchu síta. Pro vyčištění filtru stačí otevřít vypouštěcí ventil umístěný ve spodní části filtrační komory. Proud vody vyplavuje nahromaděné nečistoty z povrchu sítě a navrací jí plnou účinnost filtrace bez nutnosti demontáže zařízení.
