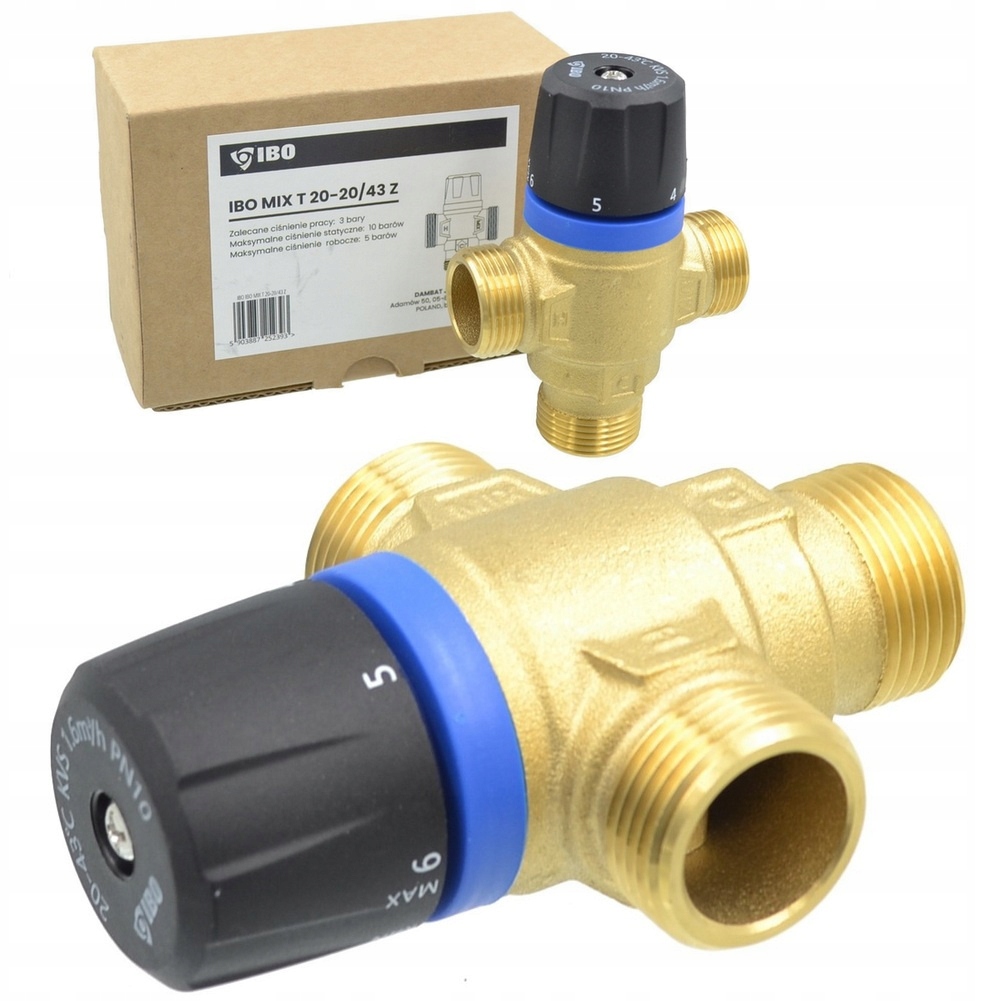

Termostatický Směšovací Ventil DN20 Gz 3/4 Palce 20-43°C Ibo MIX 1,6 m3/h

Popis produktu

Termostatický směšovací ventil IBO MIX DN20, GW 3/4", 20÷43°C, Kvs 1,6 m3/h
Použití:
Termostatické směšovací ventily IBO MIX T se používají ve vodních instalacích pro stabilizaci teploty vody. Jejich hlavním účelem je udržovat stálou teplotu vody na výstupu, což je důležité pro topné a sanitární systémy.
Připojení ventilu:
- Montáž : Ventil by měl být namontován tak, aby bylo možné provádět servisní práce. Je třeba použít šroubení a uzavírací ventily na přípojkách.
- Síťové filtry : Na přípojkách pro napájení ventilu se doporučuje namontovat síťové filtry, aby se zabránilo vniknutí nečistot, které mohou narušit činnost ventilu.
Regulace výstupní teploty:
- Nastavení teploty : Teplota vody na výstupu ventilu se nastavuje pomocí otočného knoflíku. Knoflík je třeba odemknout lehkým zatažením nahoru a po nastavení požadované teploty zablokovat, aby se zabránilo náhodné změně.
Technické údaje:
- Rozsah provozních teplot : 20-43 °C
- Maximální provozní teplota : 95 °C (krátkodobě: 110 °C)
- Přesnost míchání na výstupu : ± 2 °C
- Doporučený pracovní tlak : 3 bary
- Maximální statický tlak : 10 barů
- Maximální provozní tlak : 5 barů
- Maximální rozdíl tlaků na přípojkách : 3 bary
- Průtok : 1,6 m³/h
- Médium : Voda, roztok voda/glykol max 30%
- Připojení : Vnější závit DN.20
- Tělo ventilu : CW617N
- Rukojeť : Nylon
- Těsnění : EPDM
Konstrukce ventilu:
- Šroub pro knoflík: SUS 304
- Knoflík: Nylon
- Regulovatelný ventil: CW617N
- Tělo ventilu: CW617N
- Ventilová deska: CW617N
- Termostatický „voskový“ prvek: Vernet
- Rozdělovač vody: PSU
- Pružina: Nerezová ocel SUS 304
- Těsnění: EPDM
